液壓系統爬行的故障及處理
壓設備的執行元件常需要以很低的速度(例如每分鍾幾毫米甚至不到imm)移動（液壓缸）或轉動（液壓馬達）。此時，往往會出現
明顯的速度不均，出現斷續的時動時停、一快一慢、一跳一停的現象，這種現象稱為爬行，即低速平穩性的問題。爬行有很大危害。例如
對機床類液壓設備而言會破壞工件的表面質量（粗糙度）和加工精度，降低機床和刀具的使用壽命，甚至?xí)b生廢品，發生事故，必須排
除。下面大蘭液壓小編給大家分析下液壓系統爬行的故障原因及處理方法。
1．出現爬行故障的原因
①當摩擦面處于邊界摩擦狀態時，存在著動、靜摩擦因數的變化（動、靜摩擦因數的差異）和動摩擦因數承受著速度的增加而降低的
現象。
②傳動系統的剛度不足（如油中混有空氣）。
③運動速度太低，而運動件的質量較大。
不出現爬行現象的最低速度，稱為運動平穩性的臨界速度。
2．消除爬行現象的途徑
①減小動、靜摩擦因數之差；如采用靜壓導軌和卸荷導軌、導軌采用減摩材料、用滾動摩擦代替滑動摩擦以及采用導軌油潤滑導軌
等。
②提高傳動機構（液壓的、機械的）的剛度K:如提高活塞桿及液壓缸座的剛度，防止空氣進入液壓系統以減少油的可壓縮性帶來的剛
度變化等。
③采取措施降低其臨界速度及降低移動件的質量等措施。
産生爬行的具體原因
同樣是爬行，其故障現象是有區別的：既有有規律的爬行，也有無規律的爬行；有的爬行無規律且振幅大；有的爬行在極低的速度下
才産生。産生這些不同現象的爬行原因在于各有不同的側重面，有些是以機械方面的原因?yàn)橹?，有些是以液壓方面的原因?yàn)橹?，有些是?/span>
油中進入空氣的原因?yàn)橹鳎行┦且詽?rùn)滑不良的原因?yàn)橹?。液壓設備的維修和操作人員必須不斷總結歸納，迅速查明産生爬行的原因，予
以排除?，F(xiàn)將爬行原因具體歸納如下：
1．靜、動摩擦因數的差異大
①導軌精度差。
②導軌面上有銹斑。
③導軌壓闆鑲條調得過緊。
④導軌刮研不好，點數不夠，點子不均勻。
⑤導軌上??設的油槽不好，深度太淺，運行時已磨掉，所??油槽不均勻。
⑥新液壓設備，導軌未經跑合。
⑦液壓缸軸心缐與導軌不平行。
⑧液壓缸缸體孔內局部銹蝕（局部段爬行）和拉傷。
⑨液壓缸缸體孔、活塞桿及活塞精度差。
⑩液壓缸裝配及安裝精度差，活塞、活塞桿、缸體孔及缸蓋fL的同軸度差。
?液壓缸活塞或缸蓋密封過緊、阻滯或過松。
?停機時間過長，油中水分（特別是磨床冷卻液）導緻有些部位銹蝕。
?靜壓導軌節流器堵塞，導軌斷油。
2．液壓系統中進入空氣，客積模數降低
1)液壓泵吸入空氣。
①油箱油面低于油標規定值，吸油濾油器或吸油管裸露在油面上。
②油箱內回油管與吸油管靠得太近，二者之間又未裝隔闆隔??（或未裝破泡網），回油攪拌産生的泡沫來不及上浮便被吸人泵內。
③裸露在油面至油泵進油口之間的管接頭密封不好或管接頭因振動而松動，或者油管??裂，吸進空氣。
④因泵軸油封破損、泵體與泵蓋之間的密封破損而進氣。
⑤吸油管太細太長，吸油濾油器被污物堵塞或者設計時濾油器的容量本來就選得過小，造成吸油阻力增加。
⑥油液劣化變質，因進水乳化，破泡性能變差，氣泡分散在油層內部或以網狀氣泡浮在油面上，泵工作時吸入系統。
2)空氣從回油管反灌。
①回油管工作時或長久裸露在油面以上。
②在未裝背壓閥的回油路上，而缸內有時又為負壓。
③油缸缸蓋密封不好，有時進氣，有時漏油。
3．液壓元件和液壓系統方面的原因
①壓力閥壓力不穩定，阻尼孔時堵時通，壓力振擺大，或者調節的工作壓力過低。
②節流閥流量不穩定，且在超過閥的最小穩定流量下使用。
③液壓泵的輸出流量脈動大，供油不均勻。
④液壓缸活塞桿與工作臺非球副連接，特別是長液壓缸因別勁産生爬行。
⑤液壓缸內外洩漏大，造成缸內壓力脈動變化。
⑥潤滑油穩定器失靈，導緻導軌潤滑不穩定，時而斷流。
⑦潤滑壓力過低，且工作臺又太重。
⑧管路發生共振。
⑨液壓系統采用進口節流方式且叉無背壓或背壓調節機構，或者雖有背壓調節機構，但背壓調節過低，這樣在某種低速區內最易産生
爬行。
4．液壓油的原因
①油牌號選擇不對，太稀或太稠。
②油溫影響，黏度有較大變化。
5．其他原固
①油缸活塞桿、油缸支座剮性差；密封方面的原因。
②電動機動平衡不好、電動機轉速不均勻及電流不穩定等。
消除爬行的方法
根據上述産生爬行的原因，可逐一采取排除方法，主要措施如下。
①在制造和修配零件時，嚴格控制幾何形狀偏差、尺寸公差和配合間隙。
②修刮導軌，去銹去毛刺，使兩接觸導軌面接觸面積≥75%，調好鑲條，油槽潤滑油暢通。
③以平導軌面為基準，修刮油缸安裝面，保證在全長上平行度小于0.1mm；以V形導軌為基準調整油缸活塞桿側母缐，使二者平行度
在0.1mm之內?；钊麠U與工作臺采用球副連接。
④油缸活塞與活塞桿同軸度要求≤0.04/1000，所有密封安裝在密封溝槽內，不得出現四周上壓縮量不等的現象，必要時可以外圓為
基準修磨密封溝槽底徑。密封裝配時，不得過緊和過松。
⑤防止空氣從泵吸入系統，從回油管反灌進入系統，根據上述産生進氣的原因逐一采取措施。
⑥排除液壓元件和液壓系統有關故障。例如系統可改用回油節流系統或能自調背壓的進油節流系統等。
⑦采用合適的導軌潤滑用油，必要時采用導軌油，因?yàn)閷?dǎo)軌油中含有極性添加劑，增加了油性，使油分子能緊緊吸附在導軌面上，運
動停止后油膜不會被擠破，從而保證了流體潤滑狀態，使動、靜摩擦因數之差極小。
⑧增強各機械傳動件的剛度；排除因密封方面的原因産生的爬行現象。
⑨在油中加入二甲基矽油抗泡劑破泡。
⑩注意湍流和液壓系統的清潔度。
溢流閥
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BUCG-03/06/10
DG-01/DT-01 DG-02/DT-02
HDRI-03/03G/03T
先導式溢流閥
DBW-10-2H DBW-10-C
DBW-20-2H DBW-20-C
DBW-30-2H DBW-30-C
DBW-10/20/30
DB-03/06/10/20/30
滿油閥

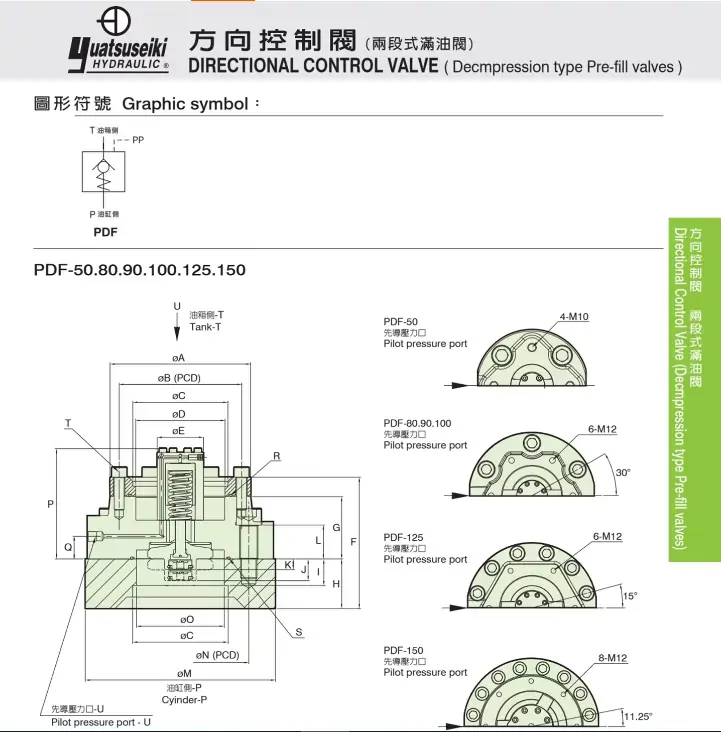

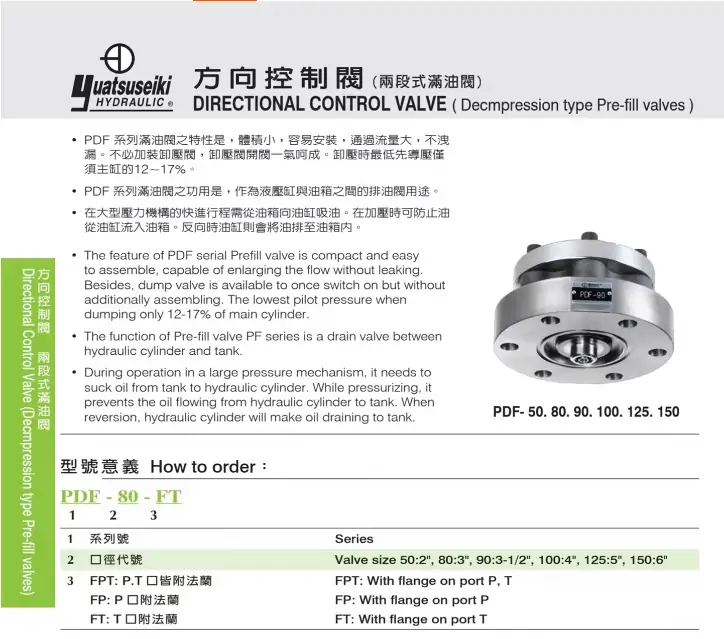

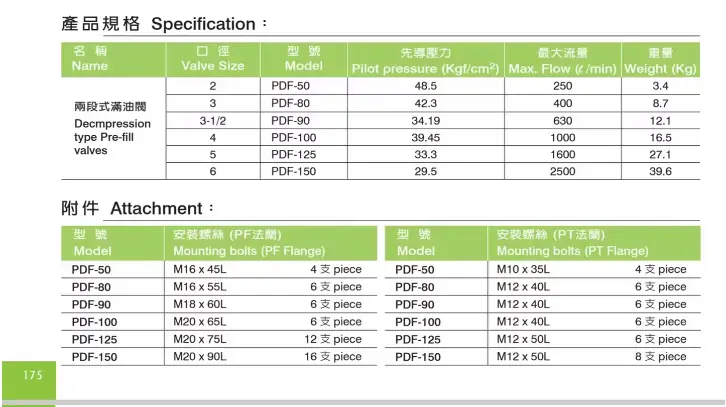

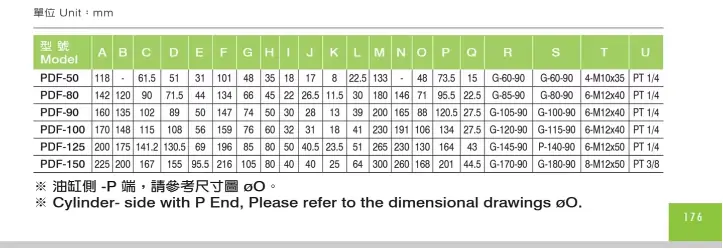

PDF-100T-30 PDF-125FT-30 PDF-80FT-30
電磁溢流閥
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
電磁控制節流閥
SF-03/06/10 SKF-06
SKF-03/06/10
SKFG-06/10 SKFG-10
蝶式預充閥;
SVF-32 SVF-40 SVF-50 SVF-63 SVF-80 SVF-100 SVF-125 SVF-160
卸載溢流閥
BUCG-06
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
背壓閥
BR-03 BR-06 BR-10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
充液閥
SG-16 SG-24 SG-32
滿油閥
PF-50-FT PF-80-FT PF-90-FT PF-100-FT
PF-50 PF-80 PF-90 PF-100 PF-125 PF-150
節流閥、電磁節流閥
THF-06
SD-06 SD-03/06/10 SDF-03/10
SF-06 SF-10
SDF-06 SDF-10
SRG-03 SRG-06 SRG-10 SRG-03/06/10
SRCG-03 SRCG-06 SRCG-10 SRCG-03/06/10
SRCT-03 SRCT-06 SRCT-10 SRCT-03/04/06/10
機械換向閥
DCG-01
直角單向閥
CRG-03 CRG-06 CRG-10 CRG-03-*-50 CRG-06-*-50 CRG-10-*-50 CRG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
背壓閥
BR-03/06/10
BRG-03/06
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10
多路閥：
JB-2/1S-4/010001/G3/M1 JB-2/1S-4/18L/G3/M1
MB2/1S-3/010001/G-3/M1復位 MB2/1S-4/010001/G-3/M1復位
MB-2/1S-3/010021/G-3/M1定位
電磁控制調速閥
SKFG-03 SKFG-06 SKFG-10
THF-06
壓力表開關
CLT-03/06
方向控制閥:
CPDG-03/06/10
DCG-01-2B2/2B3
